LK Section board type: pge 150-14 Valkoinen

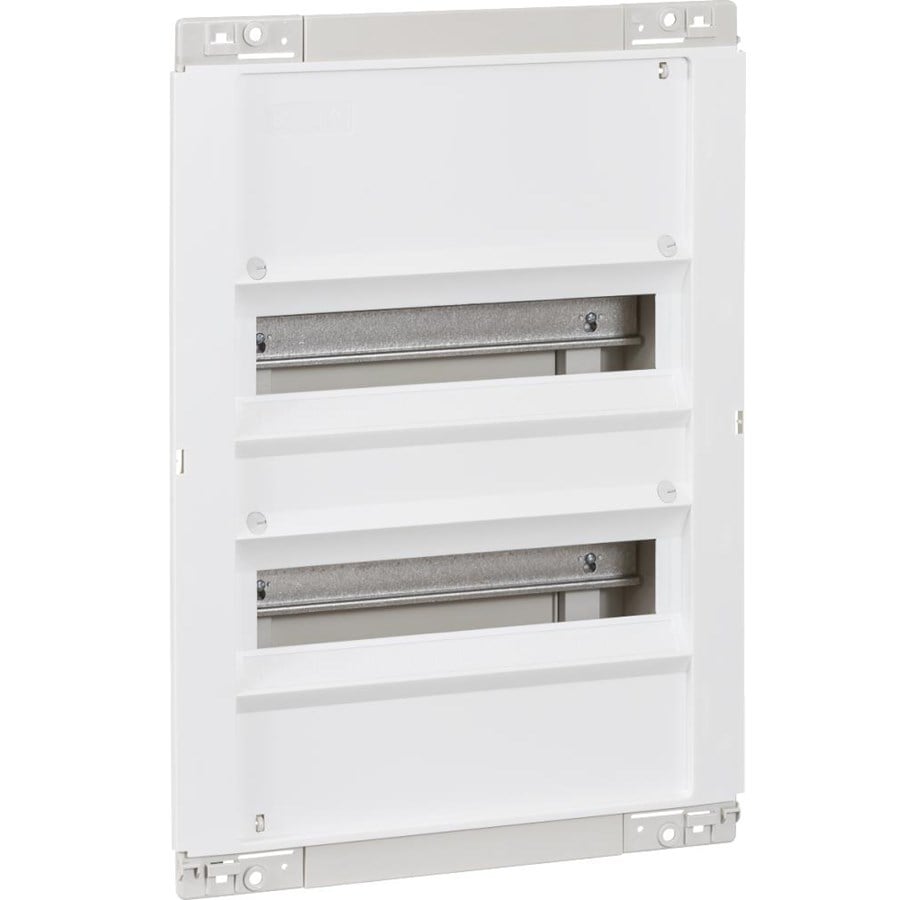

Ryhmäkeskus PGE150-14 valkoinen Tuotekuvaus: Sovellus: Suunniteltu uppoasennukseen levyseiniin tai tiiliseiniin. Kun asennetaan tiiliseinään, asennusrasia kiinnitetään ruuveilla laatikon reunassa olevien reikien kautta. Kun asennetaan levyseinään, käytä seinätelineitä. Rakenne: Koostuu asennusrasiasta, peruskehyksestä ja suljettavasta komponenttikannesta. Voidaan yhdistää vaakasuoraan tai pystysuoraan liitoskiinnikkeiden avulla. Komponenttiaukot ovat 252 mm, vastaavat 7 M36-yksikköä ja niitä voidaan laajentaa 9 mm kummallakin puolella. Asennusrasiassa on irrotettavat kaapelisuojukset ylhäällä ja alhaalla sekä läpivientilevyt takana ja sivuilla.Asianmukaista suojamaadoitusta varten mukana tulee haaroitusliitin kaapeleille 4x16 mm2 ja 16x6 mm2.Lisää haaroitusliittimiä voidaan asentaa peruskehikkoon tai asennusrasiaan.DIN-kiskojen välinen etäisyys on 150mm ja etäisyys asennuskotelon pohjasta DIN-kiskon alapintaan on23,5mm.PGE150-14 kannensarja tilattava erikseen.Tekniset tiedot:Eristysluokka: Täysin eristetty.Nimellisvirta le:63A.Tehohäviö:max28W.Elektroninen käyttöohje saatavilla verkossa.Väri:valkoinen Tekniset tiedot: Väri: valkoinenNimellisvirta le :63A.Eristysluokka:Täysin eristetty.Tehohäviö (W):Max28W
