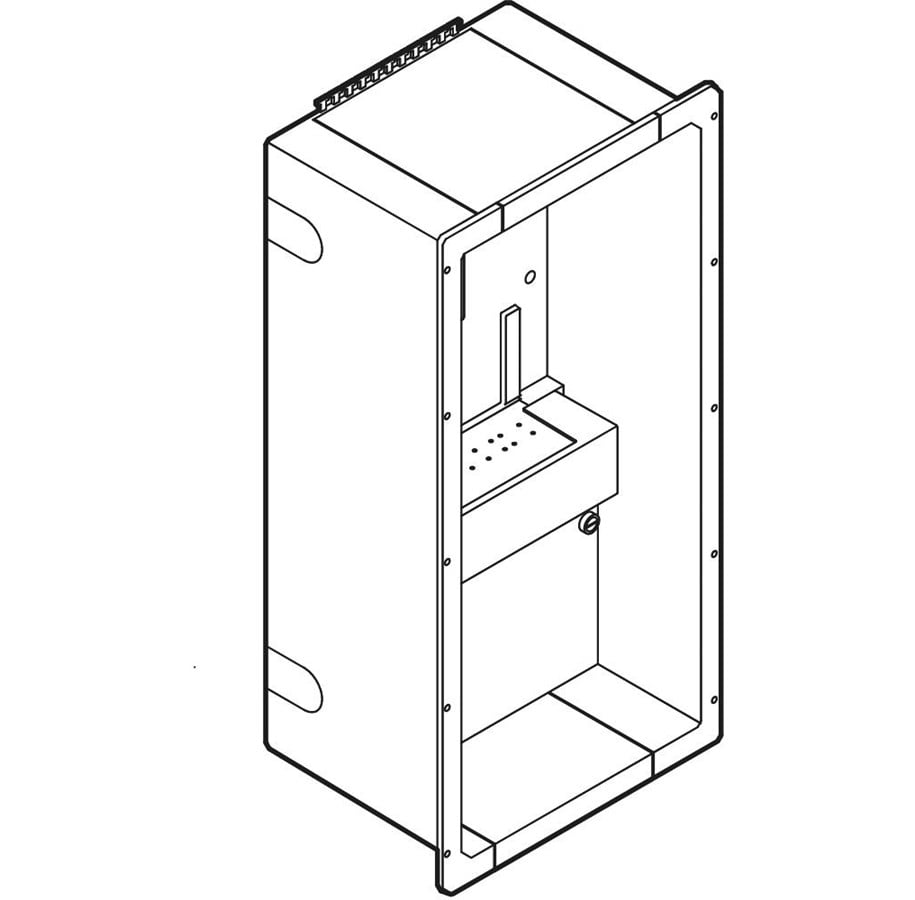

LK Upotettu meter cabinet Tyyppi pme 150-s

Maalauslevy PME150-s pistokeliitännällä. Tuotekuvaus: Sovellus: Suunniteltu upotettavaksi levyseiniin tai tiiliseiniin. Kun asennetaan tiiliseinään, asennusrasia kiinnitetään ruuveilla laatikon reunassa olevien reikien kautta. Kun asennetaan levyseinään, käytä levyseinätelineitä. Voidaan koota vaakasuoraan tai pystysuoraan. Voidaan myös koota PGSE150-18 kanssa. Maadoitusjohtojen silmukointiin voidaan käyttää haaroitusliittintä 169D1217.Kansi on tilattava erikseen.Rakenne: Koostuu asennusrasiasta, peruskehyksestä mittaripistorasioiden kanssa, kannesta ja liittimien suojalevystä.Asennusrasiassa on irrotettavat kaapelin läpiviennit ylhäällä ja alhaalla sekä tyhjät aukot takana ja sivuilla.Kannessa on tiivistettävät lukitusruuvit.Tekniset tiedot:Suojaustaso: IP20D.Eristysluokka: Taysieristetty.Nimellisjännite: 400 V AC.Nimellisvirta : Max 63 A.Ympäröivän ilman lämpötila : -10 °C to +35 °C.Liittimet : Cu 4-25 mm2 , Al 16-25 mm2 vain kiinteille pyöreille johtimille.Silmukointivaihtoehto : Cu 2x16 mm2 tai1x16mm2+2x10mm².Al ei ole sallittu.Maadoitussilmukan liitäntä: Haaroitusliitin 169D1217 voidaan käyttää.Standardit : FR2000.Elektroninen käsikirja: Katso online-katalogi.Tekniset tiedotLiittimet:Cu4-25mm² ,Al16-25mm² vain kiinteille pyöreille johtimille.Ympäröivän ilman lämpötila (°C): -10°C to +35°C.Nimellisvirta:max63A.Eristysluokka:Taysieristetty.
