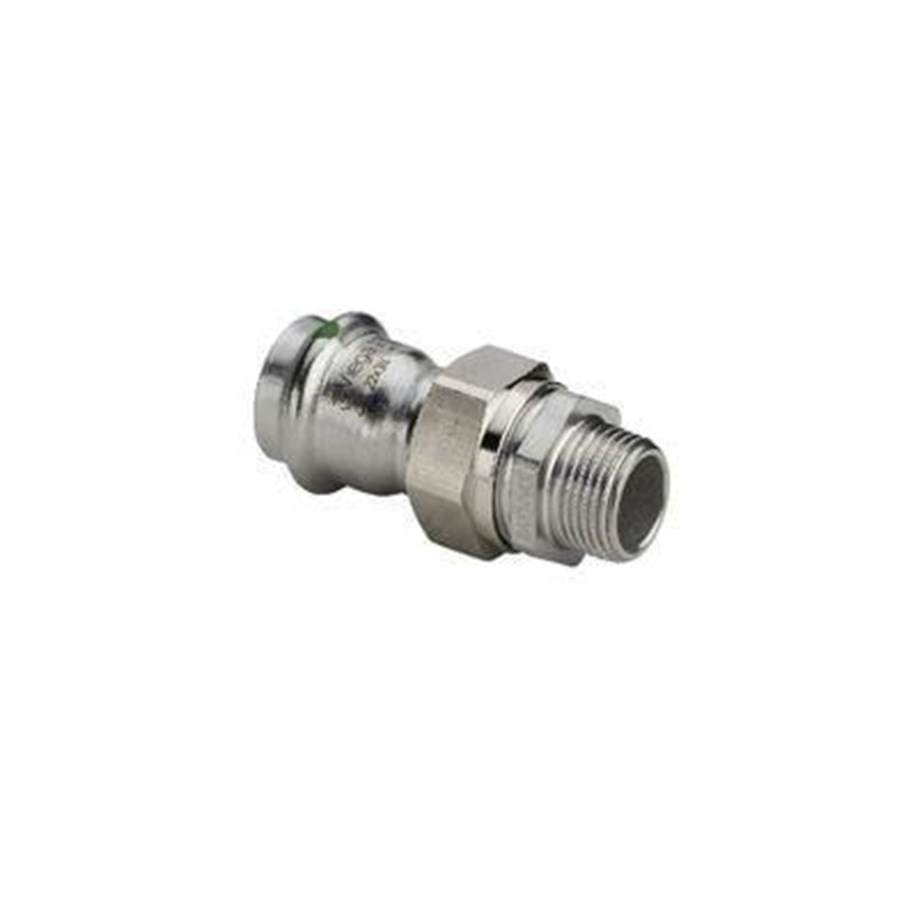

X. 16 bar Lämpöjärjestelmät • Käyttölämpötila T = 110 °C • Käyttöpaine enintään 10 bar Sadevesi • Käyttölämpötila T = 70 °C • Käyttöpaine enintään 10 bar Paineilma-järjestelmät • Enimmäiskäyttöpaine PN = 16 bar Maatalous, teollisuus ja erikoissovellukset: Ota yhteyttä Viega Service Centeriin materiaalien sovittamiseksi Laivanrakennus ja palonsammutusjärjestelmät: Vain ei-kriittisten järjestelmien käyttämiseen Tiivistetyypit Sovitustiivisteet (putki/putki) EPDM, mustat (etyyli-propyleeni-dieeni-kumi), jopa +110°C, eivät kestää hiilivetyliuottimia, kloorattuja hiilivetyjä, tärpenttiini- tai bensiiniliuottimia. Sovitustiivisteet (liittimet/liittimet) EPDM-valikoima on hyväksytty juomavesiasennuksiin DIN EN ISO15874-2/3/5/7 sekä DIN EN ISO1452-2 mukaisesti. Tiivistys sopii myös muiden aineiden käytölle kuten esimerkiksi paineilmalle tai inerteille kaasuille kuivan tiiviystestauksen aikana. Viega Sanpress Inox siirtoliitin 54 x 2 Ruostumaton teräs / kiillotettu Tuotekuvaus: Puristusliitosjärjestelmä puristusliittimillä ja putkilla ruostumattomasta teräksestä materiaaleista nro 1.4401 ja nro 1.4521 DIN EN10088, DINEN10312, DVGW työlehti GW541 mukaisesti, järjestelmän hyväksyntä liittimille ja putkille DVGW työlehti W534 mukaisesti, juomavesiasennuksiin DIN1988. Vakaa asennus erilaisiin LVI-asennuksiin Viegan kokonaisjärjestelmään. Puristusliittimet Kaikki koot ovat SC-Contur - liitokset jotka eivät ole puristuneet asennuksen aikana tulevat selvästi näkyviin kun järjestelmää täytetään. SC-Contur on sertifioitu ja täyttää DVGW työlehti W534 vaatimukset kohdassa 12.14; vuotavaksi taattuna jos ei ole puristettuna tiiviystesteissä.Viega voi havaita painealueella 0,1 MPa–0,65 MPa olevat puristamattomat liitokset vesitiiviystesteissään; kuivan tiiviystestauksen aikana paineilman tai inerttien kaasujen kanssa väliltä 22 hPa–0,3 MPa.Merkinnät • Vihreitä pisteitä on paineliitoksissa Tiivisteet EPDM, mustat (etyyli-propyleeni-dieeni-kumi), jopa 110 °C, eivät kestä hiilivetyliuottimia, kloorattuja hiilivetyjä, tärpenttiini- tai bensiiniliuottimia Putket Ruostumattomasta teräksestä laserhitsatut putket ja korroosionkestävästä ruostumattomasta teräs-materiaalista • Materiaali nro.1.4401 (AISI316L) (X5CrNiMo17-12-2), jossa on 2.3% molybdeenia paremman kestävyyden saavuttamiseksi,keltaiset tulpat • Materiaali nro.1 .4521(AISI444)(X2CrMoTi18-2), PRE-arvo24.1 , vihreät tulpat Mitat/materiaali Standardikoot: d15 ,18 ,22 ,28 ,35 ,42 ja 54 ruostumatonta teräsvalmistetta XL-koot: d64 .0,76 .1,88 .9 ja 108 .0 ruostumatonta teräsvalmistetta Puristusliitos kierteellisellä liitoksella valmistettu ruostumattomasta terääs Sovellukset Juomavesi Lämmitinjärjestelmät Sadevesi Paineilmajärjestelmät Maatalous Teollisuus Erikoissovellukset Laivanrakennus Palonsammutusjärjestelmät Muissa kuin kuvatuissa sovellusalustoissa ota yhteytt Viega Service Centeriin materiaalien sovittamiseksi Käyttöolosuhteet Juomavesiasennukset • Juomavesi ilman rajoituksia TrinkwV:n mukaan • Käyttölämpötila T = 85 °C • Käyttöpaine enintään 16 bar Lämmitinjärjestelmät • Käyttölämpötila T = 110 °C • Käyttöpaine enintään 10 bar Sadevesi•KäyttölampotilaT=70°C•Kayttopaineenintaan10bar Paineilmajärjestelmät•Enimmáiskayttopainepn=16bar Maatalous, teollisuus ja erikoissovellukset: Ota yhteytt Viega Service Centeriin materiaalien sovittamiseksi Laivanrakennus ja palonsammutusjärjestelmät: Vain ei-kriittisten järjestelmien käyttoon Tiivistetyypit Sovitustiivisteet (putki/putki) EPDM, mustat (etyyli-propyleeni-dieeni-kumi), jopa +110°C, eivat kesta hiilivetyliuottimia,kloorattuja hiilivetyja,tarpenttiini- tai bensiiniliuottimia. Sovitustiivisteet (liittimet/liittimet) EPDM-valikoima on hyväksytty juomavesiasennuksiin DIN EN ISO15874-2/3/5/7 sekä DIN EN ISO1452-2 mukaisesti. Tiivistys sopii myös muiden aineiden käytölle kuten esimerkiksi paineilmalle tai inerteille kaasuille kuivan tiiviystestauksen aikana.
