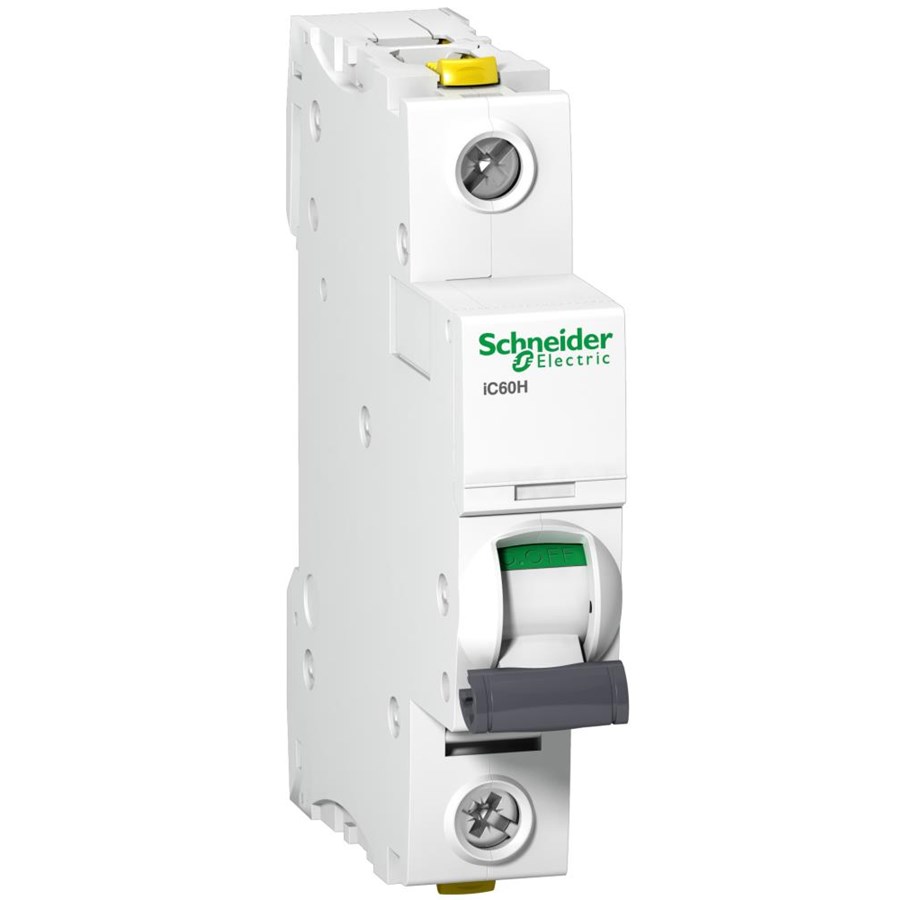

Schneider Electric Acti9 ic60h miniature circuit breaker 1p 6 A C curve 15

Tämä Acti9 iC60H on matalajännitteinen pienoisjännitekatkaisija (MCB). Se on yhden suojatun napaisen 1P-katkaisijan, 6A nimellisvirran ja C-laukaisukäyrän laite. Sitä voidaan asentaa DIN-kiskoon modulaarista asennusta varten. Katkaisijana sen katkomiskyky IEC/EN 60898-1 mukaan on 10000A 230VAC:ssa. Katkaisijana sen katkomiskyky IEC/EN 60947-2 mukaan on 15 kA:ta, kun jännite on 230VAC. Tämä pienoisjännitekatkaisija suojaa piirejä oikosululta ja ylikuormitukselta. Sen liittimillä on IP20 suojausluokka (IEC/EN60529) ja se muuttuu IP40:ksi modulaarisessa kotelossa eristysluokka II:n kanssa. Nopea sulkemismekanismi parantaa sen käyttöikää, rajoitusluokka III (IEC/EN60898-1) parantaa alavirtapiirin suojauksen kustannuksia ja ainutlaatuinen Visitrip-ilmaisin lyhentää korjausaikaa näyttämällä viallisen piirin.Sen Visisafe-vihreällä nauhalla taataan fyysinen kontaktien avaaminen alavirtahuollon mahdollistamiseksi.Tämän kaksoisterminaalin pienoisjännitekatkaisijan kehitystyössä on hyödynnetty Schneider Electricin yli 40 vuoden kokemusta modulaaristen laitteiden kehittämisestä sähköpiirien suojaamiseksi kaikissa sovelluksissa. Sen korkea rajoitus ja nopea sulkeminen pidentää sen käyttöikää. Tämä tuote täyttää sekä IEC 60898-1 että IEC 60947-2 standardit, sillä on IP20B-sormisuojatut liittimet kaksinkertaisella kiristysmomentilla verrattuna standardiin ja se voidaan asentaa DIN-kiskoon. Se tarjoaa VisiTripTM:n turvallisuuden varmistamiseksi huollon aikana ja VisiSafeTM:n korjausaikojen lyhentämiseksi.
