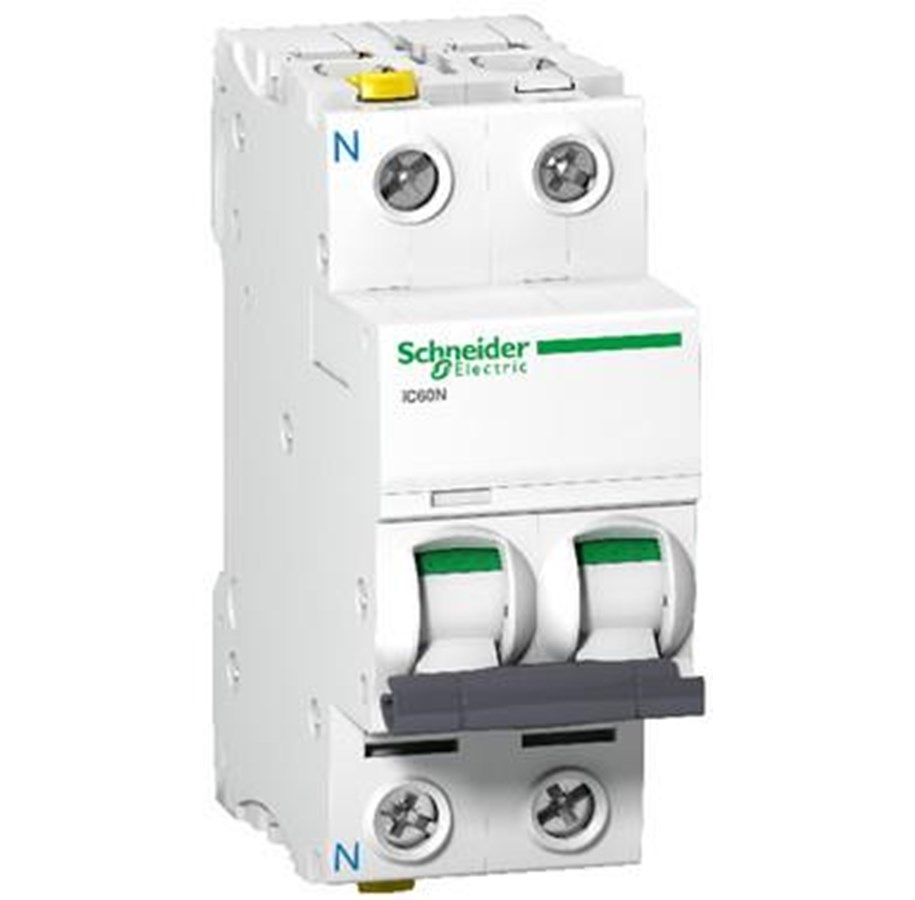

Schneider Electric Acti9 ic60n miniature circuit breaker 1p + n 6 A C curve.

Tämä Acti9 iC60N on matalajännitteinen pienoisjännitekatkaisija (MCB). Se on 1P+N katkaisija, jossa on yksi suojattu napa, 6A nimellisvirta ja C-laukaisukäyrä. Sitä voidaan asentaa DIN-kiskoon modulaarista asennusta varten. Katkaisijana sen katkomiskyky IEC/EN 60898-1 mukaan on 6000A 230VAC:ssa. Katkaisijana sen katkomiskyky IEC/EN 60947-2 mukaan on 10 kA:ta 230VAC:ssa. Tämä pienoisjännitekatkaisija suojaa piirejä oikosulku- ja ylikuormitusvirroilta. Sen liittimillä on IP20 suojausluokka (IEC/EN60529) ja se muuttuu IP40:ksi modulaarisessa kotelossa eristysluokka II:n kanssa. Nopeasti sulkeutuvan mekanismin ansiosta sen käyttöikää parannetaan. Rajoitusluokka III (IEC/EN60898-1) parantaa alavirtapiirin suojauksen kustannuksia.Tämän ainutlaatuisen Visitrip-ilmaisimen avulla vianmääritys nopeutuu näyttämälllä viallisen piirin.Visisafe-vihreän nauhan avulla varmistetaan kontaktien fyysinen avaaminen alavirtahuollon mahdollistamiseksi. Tämä kaksiterminaalinen pienoisjännitekatkaisija heijastaa Schneider Electricin asiantuntemusta yli 40 vuoden kokemuksella modulaaristen laitteiden kehittämisestä sähköpiirien suojaamiseksi kaikissa sovelluksissa. Sen korkea rajoitus ja nopea sulkeutuminen pidentää sen käyttöikää. Tuote on IEC 60898-1 ja IEC 60947-2 -standardien mukainen, siinä on IP20B-sormisuojatut liittimet, joilla on kaksinkertainen kiristysmomentti verrattuna standardiin, ja se voidaan asentaa DIN-kiskoon. Se tarjoaa VisiTripTM:n turvallisuuden varmistamiseksi huollon aikana sekä VisiSafeTM:n vianmääritysaikaan lyhentämiseksi.
