Tuotenumero: 2762800

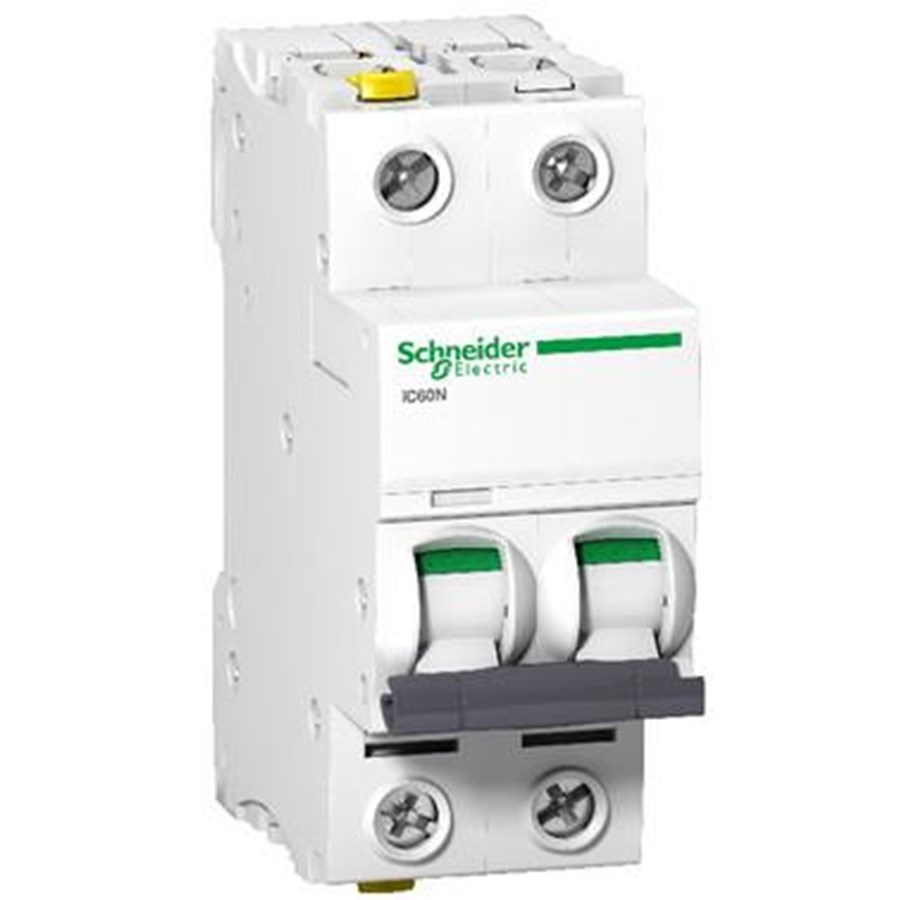

Schneider Electric Acti9 ic60n miniature circuit breaker 2p 6 A C curve 10

Tämä Acti9 iC60N on matalajännitteinen pienoisjännitekatkaisija (MCB). Se on 2P katkaisija, jossa on 2 suojattua napa, 6A nimellisvirta ja C-laukaisukäyrä. Sitä voidaan asentaa DIN-kiskoon modulaarista asennusta varten. Katkaisijana sen katkomiskyky IEC/EN 60898-1 mukaan on 6000A/400VAC. Katkaisijana sen katkomiskyky IEC/EN 60947-2 mukaan on 20 kA /230VAC ja10 kA /400VAC. Tämä pienoisjännitekatkaisija suojaa piirejä oikosululta ja ylikuormitukselta. Sen terminaalit ovat IP20-suojaluokkaa (IEC/EN60529) . Modulaarisessa koteloissa se saavuttaa IP40-suojaluokan eristysluokka II kanssa . Nopeasti sulkeutuva mekanismi parantaa sen käyttöikää.Luokka3 rajoitus (IEC60898-1) parantaa alavirtapiirin suojauskustannuksia.Uniqe Visitrip-indikaattori vähentää häiriöiden kestoa näyttämälllä viallisen piirin.Visisafe-vihreän nauhan avulla varmistetaan kontaktien fyysinen avaaminen alavirtahuollon mahdollistamiseksi.Tämän kaksoisterminaalin pienoisjännitekatkaisijan kehitystyössä on hyödynnetty Schneider Electricin yli 40 vuoden kokemusta modulaaristen laitteiden kehittämisestä sähköpiirien suojaamiseksi kaikissa sovelluksissa. Sen korkea rajoitus ja nopea sulkeutuminen pidentää sen käyttöikää. Tämä tuote täyttää sekä IEC 60898-1 että IEC 60947-2 standardit, sillä on IP20B-sormisuojatut terminaalit kaksinkertaisella kiristysmomentilla verrattuna standardiin ja se voidaan asentaa DIN-kiskoon. Se tarjoaa VisiTripTM:n turvallisuuden varmistamiseksi huollon aikana ja VisiSafeTM:n häiriöiden vähentämiseksi.

Lue lisää
18,09 € 14,41 € Ilman arvonlisäveroa
Edullisin toimitus (yksityisasiakkaat) 6,99 €
Tukkurilla, 3-6 arkipäivää toimitukseen

Acti9 iC60N Automatic Circuit Breaker, 2P 6A C, with Double Terminal, 36 mm Product Description: Acti9 automatic circuit breaker, 2-pole, 6A, 230V 6/10kA, C-characteristic, double terminal with VisiTripTM and VisiSafeTM. Width of 36 mm. Acti9 iC60 automatic circuit breakers protect the circuit against short-circuit currents and overload currents. Patented VisiTripTM technology indicates faults on the device's front for quick troubleshooting. This circuit breaker is a two-pole type with a C-characteristic and is rated at 6A/230V with a short-circuit breaking capacity of 6/10kA. The circuit breaker is connected using double terminal clamps that allow separate connection of cables and busbars for easier installation, maintenance and replacement. IP20B terminals protect against contact with live wires when terminal screws are tightened. Complies with both IEC/EN60898-1 and IEC/EN60947-2 standards.

Valmistaja
Tuotenumero
2762800
Malli
A9F04206
Ean
3606480440489
Valmistajan kotisivuille
Nimellisvirta
6 A
Nimellisjännite
440 V
AC-syöttötaajuus
50 - 60 Hz
Malli
Tyyppi C
Katkaisukyky
20000 A
Napojen määrä
2
International Protection (IP)-koodi
IP20
Päästöaste
3
Tuotteen väri
Valkoinen
Sertifiointi
EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2
Käyttölämpötila (T-T)
-35 - 70 °C
Varastointilämpötila
-40 - 85 °C
Käytön suhteellinen kosteus (H-H)
0 - 95%
Tuotteen leveys
36 mm
Tuotteen syvyys
78,5 mm
Tuotteen korkeus
91 mm
Paino
250 g
Vaatimustenmukaisuustodistukset
RoHS

Virranhallinta

Nimellisvirta
6 A
Nimellisjännite
440 V
AC-syöttötaajuus
50 - 60 Hz

Ominaisuudet

Malli
Tyyppi C
Katkaisukyky
20000 A
Napojen määrä
2
International Protection (IP)-koodi
IP20
Päästöaste
3
Tuotteen väri
Valkoinen
Sertifiointi
EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2

Ympäristöolosuhteet

Käyttölämpötila (T-T)
-35 - 70 °C
Varastointilämpötila
-40 - 85 °C
Käytön suhteellinen kosteus (H-H)
0 - 95%

Paino ja mitat

Tuotteen leveys
36 mm
Tuotteen syvyys
78,5 mm
Tuotteen korkeus
91 mm
Paino
250 g

Tekniset tiedot

Vaatimustenmukaisuustodistukset
RoHS
