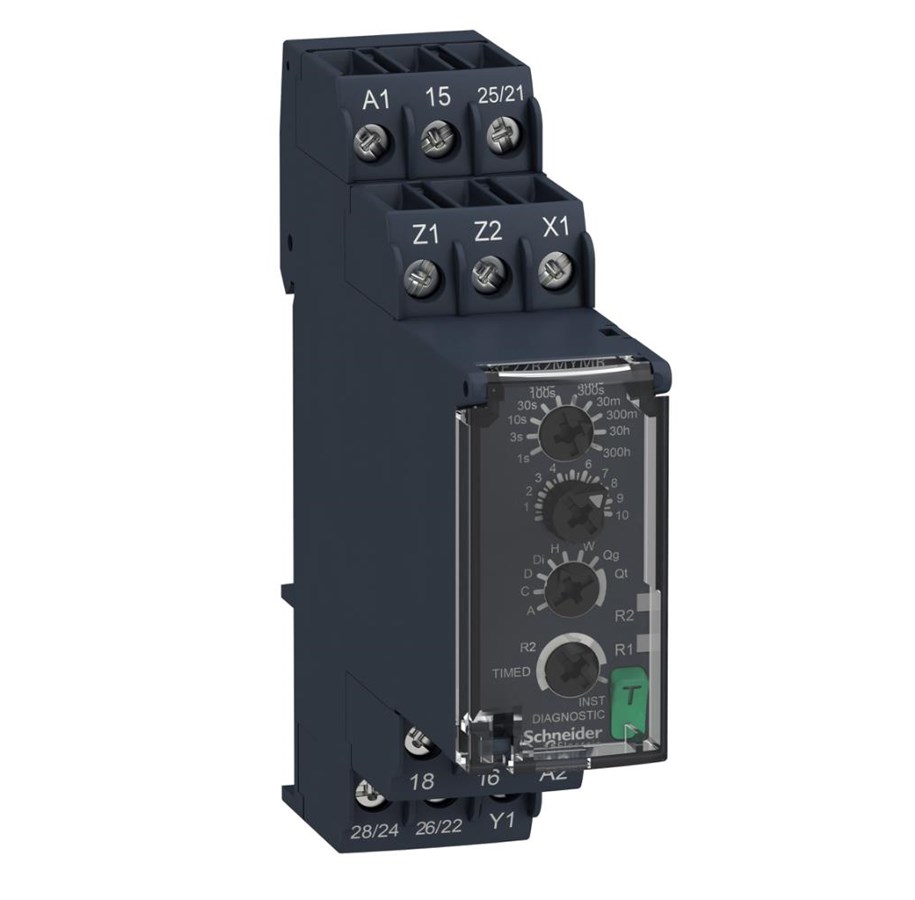

Schneider Electric Ajastin monitoiminen 1s-300h 2 vaihtokosketinta (c/o) 8a 24-240v

Zelio RE22 -sarja tuo markkinoille kaksi uutta avainparannusta. Taustavalaistut LED-näytöt helpottavat säätöjen tekemistä missä tahansa olosuhteissa, jopa pölyisissä tai huonosti valaistuissa ympäristöissä. Sisäänrakennettu testinappi yksinkertaistaa käyttöönottamista ja vianmääritystä napin painalluksella.RE22R2MYMR on monitoiminen ajastin, jossa on 7 erilaista toimintoa, jotka on kuvattu alla.A: Viive käynnistyksen jälkeen.C: Viive ohjataan ohjaussyötteen Y1 avulla.D: Symmetriset vilkkumiset aloitetaan tauolla.Di: Symmetriset vilkkumiset aloitetaan pulssilla.H: Sädettävä yhden laukauksen impulssi virran kytkennän aikanaW:Sädettava yhden laukauksen impulssi ohjataan ohjaussyötteen Y1 avullaAc :Viive käynnistyksen ja sammuttamisen välilllä ohjataan syöttösähkölllä Y1Toiminto valitaan etupaneelin toimintokiekosta. Ajastin saa virtansa 24-240V AC/DC-laitteesta, miksi se sopii useisiin sovellutksiin. Ajastimessa on 2 C/O-kontaktia ja voit valita R2:n seuraavan R1:stä tai aktivoida sen heti ajastimen käynnistyksen yhteydessä. Tämän voit säätää alakiekolla, joka voidaan asettaa TIMED- tai INST-toimintoon. Aikaväli voidaan valita 10 eri vaihtoehdosta ja säätää niitä kahdella etupaneelin yläosassa olevalla kiekolla.Valittavat aikavälit:0-1 sekuntia0-3 sekuntia0-10 sekuntia0-30 sekuntia0-100 sekuntia0-300 sekuntia 30 minuuttia 300 minuuttua 30 tuntina 300 tunteinaEtupaneelin LED-valot näyttävät kontaktien tilan. Testinappi pakottaa lähdön, kun ajastin on kytketty päälle.
