Schneider Electric Ajastin tähti-kolmiokytkennällä erillisellä yhteisellä 0,5s-300s 2 vaihtokosketinta 8a 24.

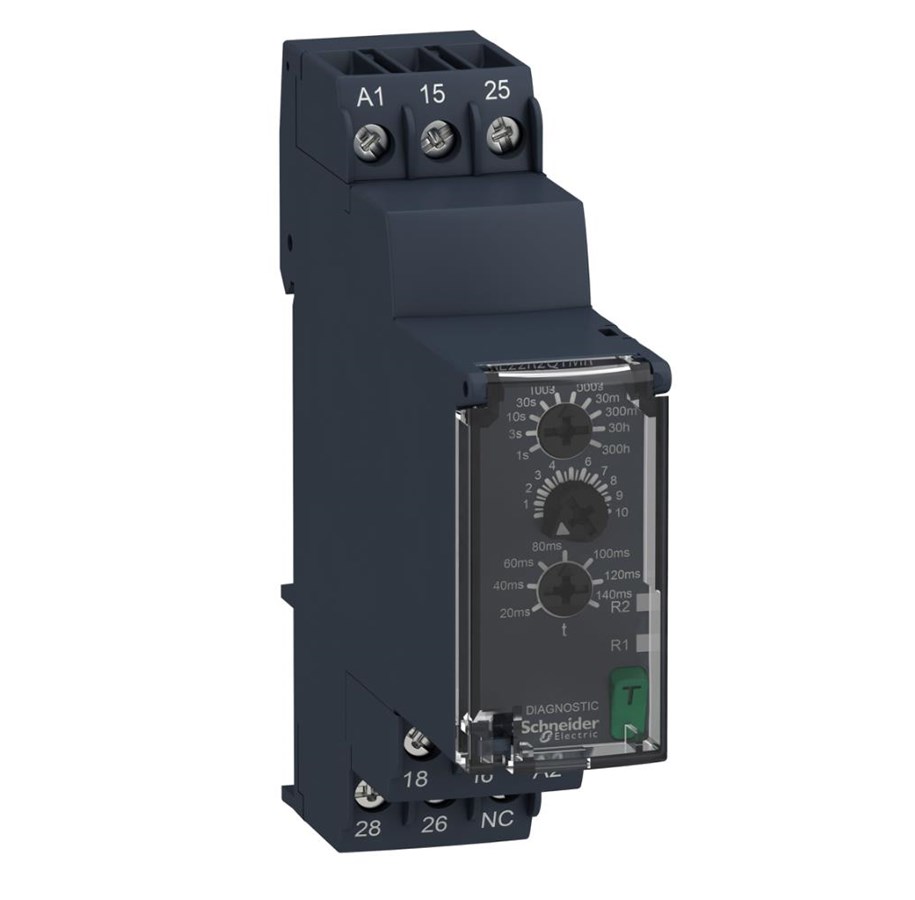

Zelio RE22 -sarja tuo markkinoille kaksi uutta tärkeää parannusta. Taustavalaistut LED-näytöt helpottavat säätöjen tekemistä missä tahansa olosuhteissa, jopa pölyisissä tai huonosti valaistuissa ympäristöissä. Sisäänrakennettu testinappi yksinkertaistaa käyttöönottamista ja vianmääritystä napin painalluksella.RE22R2QTMR:llla on tähtikolmiotoiminto ja siinä on 2 C/O-kosketinta, joilla on säädettävä tauko tähti- ja delta-tilojen välilllä. Kytkeytymisen yhteydesss timer aloittaa käynnistyksen ajan, jonka voi säätää kahdella ylimmälllä näppärälllä pyörivälllälle valitsimelle. Kun käynnistyksen aika saavutetaan, R1 vaihtaa tilaansa ja alareunan pyörivän valitsimen asettama taukoaika aktivoituu. Kun taukoaika saavutetaan, R2 vaihtaa tilaansa. Huomioi että delta-tilassa molemmat releet ovat aktivoituina.Ajastimessa on 2 erillistå kosketinta (2 C/O). Ajastimeen syötetään virta 24 -240V AC/DC:llå mikå tekee sen sopivaksi useimmille sovellusalueille.Aikajakso voidaan valita 10 eri vaihtoehdosta ja säätää niitä kahdella etupaneelin yläosassa olevalla pyörivällä valitsimella. Valittavat aikajaksot ovat:0-1 sekuntia0-3 sekuntia0-10 sekuntia0-30 sekuntia0-100 sekuntia0-300 sekuntia 0 -30 minuuttii 0 -300 minuuttii 030 tuntii 03000 tuntea Taukoaika voidaan asettaa alareunan pyörivällä valitsimella ja se voi olla välillä 20–140 ms.Etupaneelin LED-valot näyttävät kosketinten tilan.Testinappi pakottaa ulostulon, kun ajastin on kytketty päälle.
