Schneider Electric Zelio control relay for 3-phase detection of Jännite and pha

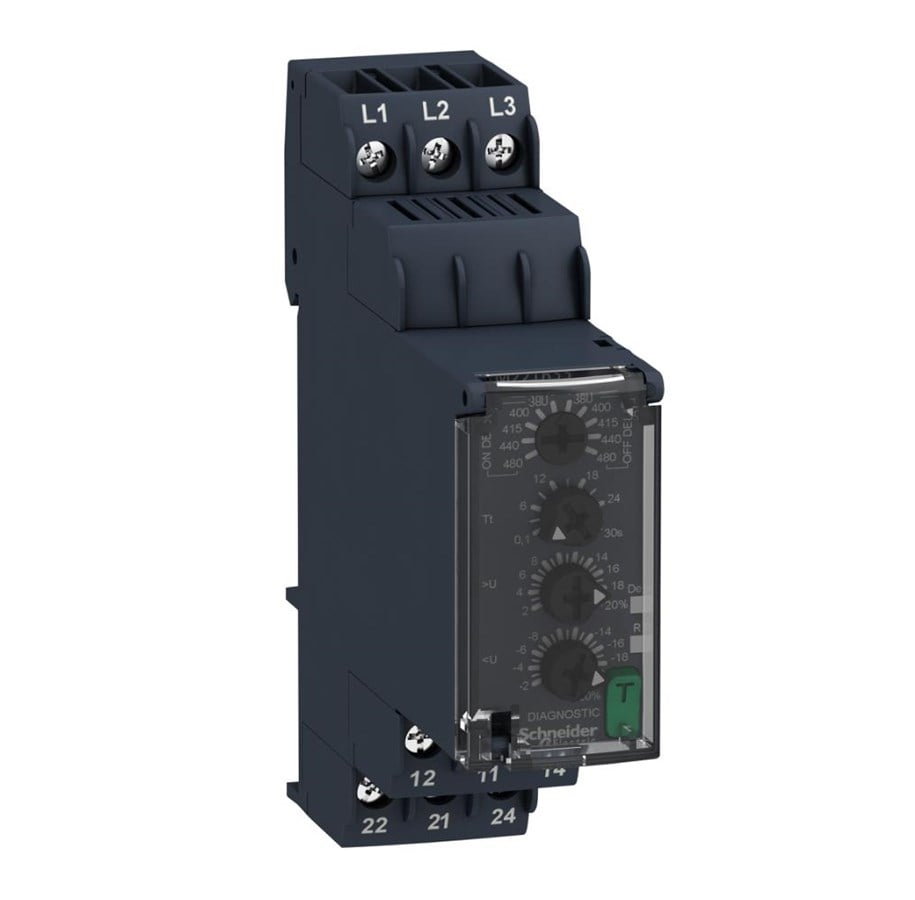

Zelio RM22 -ohjausrelevalikoima tuo markkinoille kaksi uutta avainparannusta. Taustavalaistut LED-näytöt helpottavat säätöjen tekemistä missä tahansa olosuhteissa, jopa pölyisissä tai huonosti valaistuissa ympäristöissä. Sisäänrakennettu testipainike yksinkertaistaa käyttöönottamista ja vianmääritystä napin painalluksella. RM22TR33 on ohjausrele kolmivaihejärjestelmän sekvenssin mittaukseen, vaihehajoaman havaitsemiseen ja yli-/ali-jännitteen mittaukseen. Mittaus tehdään suoraan syöttöliittimien L1, L2 ja L3 kautta releen päälliosassa. Releessä on neljää valaistua näyttöpyörää asetusten tekemiseksi: ylimmälllä pyörälllä valitaan mittausalue 380-480 V välilllä (arvo asetetaan kahden vaiheen välisen jännitteen mukaan), seuraava pyöräl säätää ulostulon viiveajan 0,1-30 sekunnin välilllle ja alimmat kaksi pyörää asettavat maksimiylivirtauksen ja alijännitteen prosentteina vertailuarvosta ylimmältt pyörältt mitattuna. Releesss on edesss 2 LED-valoa jotka ilmaisevat vikojen havaitsemisen (Def) ja releen ulostulon tilan (R). Testipainike pakottaa ulostulon toimimaan kun ajastin on kytketty päälle.
