Schneider Electric Zelio control relay for 3-phase detection of phase-loss and

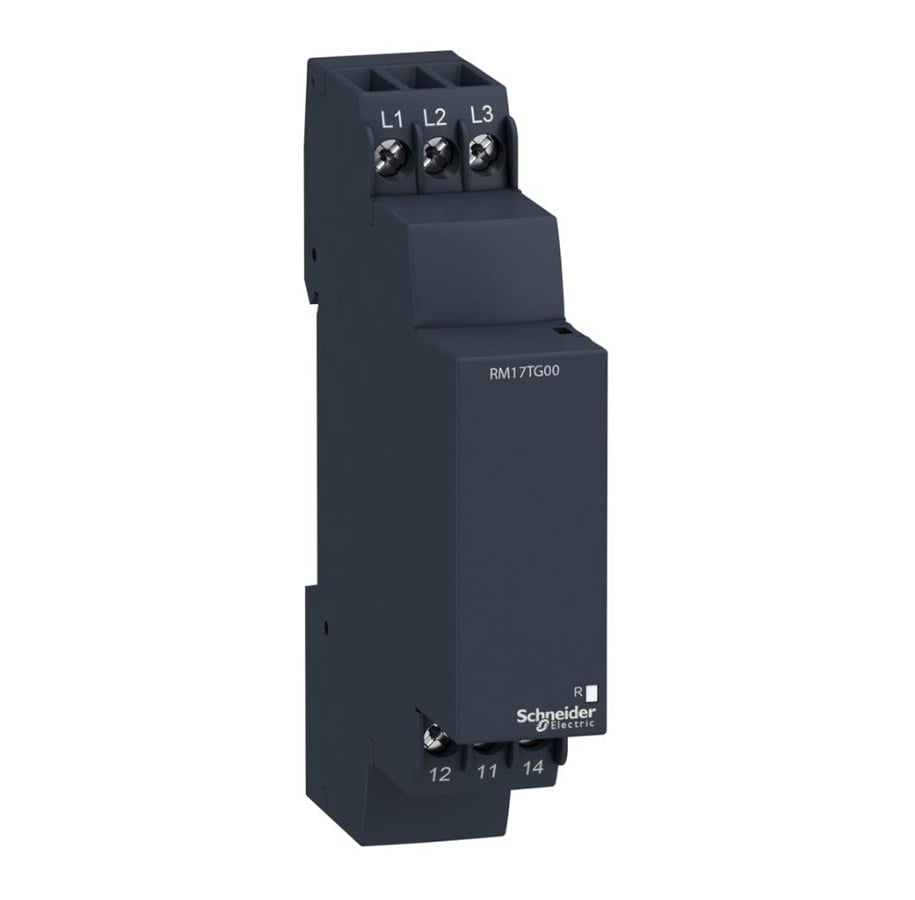

Zelio RM17 on kompakti sarja ohjausreleitä, jotka on helppo asentaa DIN-kiskoon. Releet ovat saatavilla joko yhden vaiheen tai kolmen vaiheen sovelluksiin ja ne pystyvät mittaamaan jännitettä, virtaa, vaihevikaantumista, vaihesekvenssiä ja epäsymmetriaa eri vaiheiden välillä. Leveys vain 17,5 mm vie hyvin vähän tilaa DIN-kiskolla ja ne sopivat myös standardipaneelin kanteen taakse. RM17TG00 on yksinkertainen ohjausrele kolmen vaiheen sovelluksiin, joka havaitsee vaihevikaantuman ja -sekvenssin. Kolme faasia kytketään syöttöliittimiin L1, L2 ja L3 releen yläosassa ja lähtökontaktit sijaitsevat alaosassa. Lähtö aktivoituu heti kun kaikki 3 faasia ovat paikallaan oikeassa järjestyksessä käyttöön otettaessa. Ohjausreleellä on 1 C/O-lähtökontakti ja maksimikuormitus on 5A.RE17TG00 saa virran mittausliittimistään ylhältä päin eikä tarvitse erillistä virtalähdekytkentää (208-480 VAC). Relettää voidaan käyttää sekä 50Hz että 60Hz syöttöjännitteelllä.Varren etupuolella oleva keltainen LED ilmaisee releen lähtötilan.
