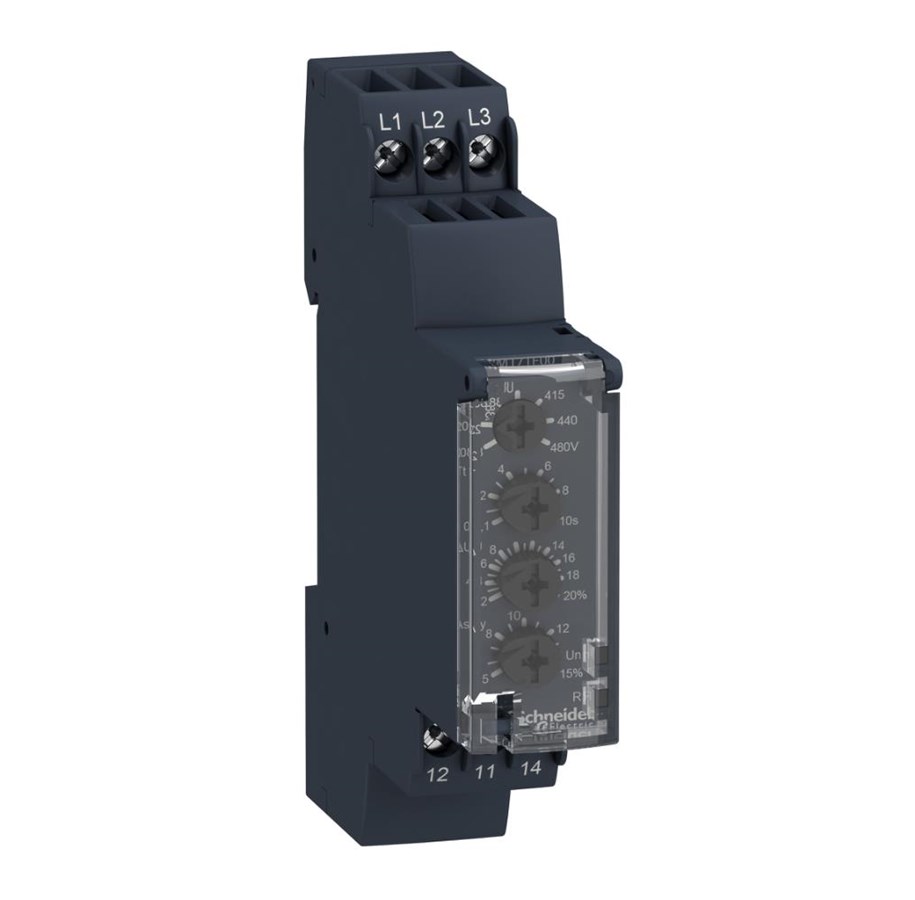

Schneider Electric Zelio control relay for undervoltage tai overvoltage detectio

Zelio RM17 on kompakti sarja ohjausreleitä, jotka on helppo asentaa DIN-kiskoon. Releet ovat saatavilla joko yksivaihe- tai kolmivaihekäyttöön ja ne pystyvät mittaamaan jännitettä, virtaa, vaihehäviötä, vaihesekvenssiä ja epäsäännöllisyyttä vaiheiden välillä. Leveys vain 17,5 mm vie hyvin vähän tilaa DIN-kiskolla ja ne sopivat myös standardipaneelin kanteen taakse. RM17UAS15 on ohjausrele yli- tai alijännitteelle 65..260 VAC/DC. Mittaus tehdään suoraan syöttöliittimissä ylhäälla ja lähtökontaktit sijaitsevat alhaalla. Releen etupuolella on neljät säädinpyörät releen asetusten tekemiseksi: Ensimmäinen pyörän säätää releen toiminnon (yli- tai alijännite) sekä sen tarvitseeko olla pois päält&auuml; ennen kuin lähtökohde nollataan (muistitoiminto). Toinen pyörän säädä kynnyksen volttia 65..260 VAC/DC välillä. Kolmas pyörän säät hystereesi voi olla välillä 5..20%. Neljäs pyörän sät;ät;ät;ät;tää lähdön viiveen 0,1..10 sekuntia. Ohjausreleellä on yksi C/O-lähtökontakti, jonka maksimikuormitus on 5A. Releen etupuolella on kaksi LED-valoa releen tilan osoittamiseksi. Vihreä LED ilmaisee syötön läsnäolon ja keltainen LED ilmaisee releen lähtötilan.
