FNIRSI DPOX180H 2-in-1 Handheld Digital Phosphor O

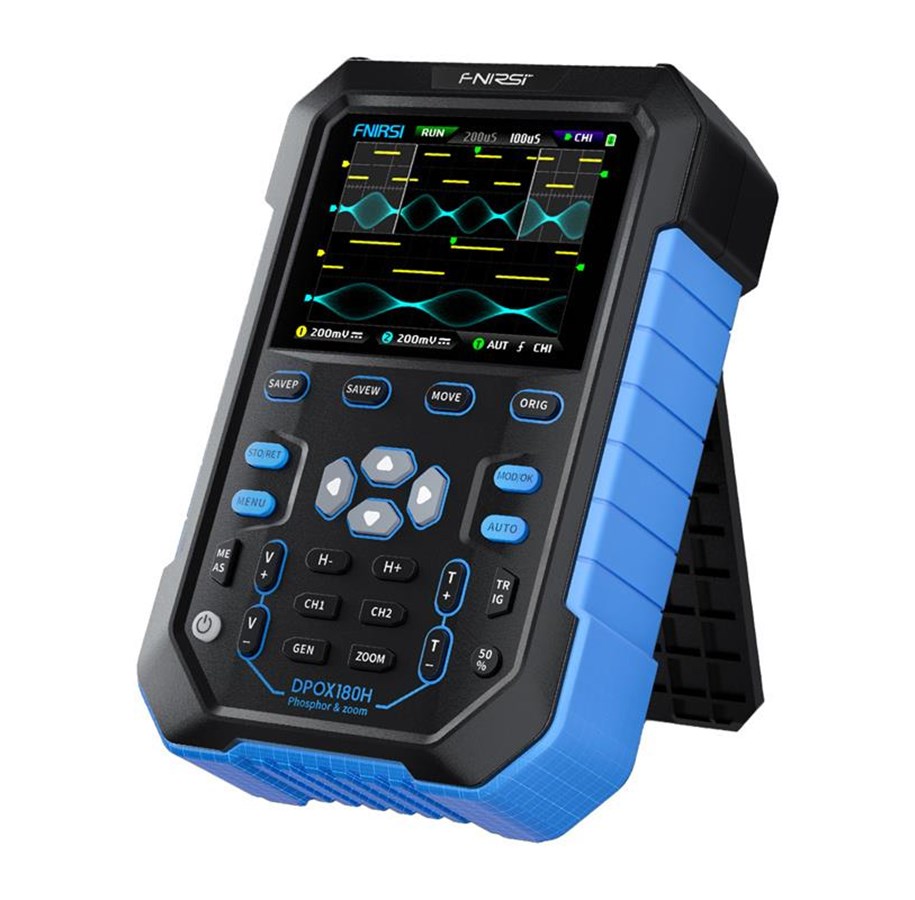

FNIRSI DPOX180H on kädessä pidettävä digitaalinen fosforiosilloskooppi (DPO), jossa yhdistyvät 180 MHz:n kaksikanavainen oskilloskooppi, 20 MHz:n DDS-funktio-generaattori sekä edistykselliset signaalianalyysitoiminnot. Laite on suunniteltu kompaktiksi ja siirrettäväksi työkaluksi huolto-, korjaamo- ja laboratoriotöihin, ja se tarjoaa monipuoliset toiminnot yhdessä laitteessa.

180 MHz:n kaistanleveys ja 500 MSPS – mittaustarkkuus

Oskilloskooppi tarjoaa 180 MHz:n (-3 dB) analogisen kaistanleveyden ja reaaliaikaisen näytteenoton jopa 500 MSPS:n nopeudella (250 MSPS kaksikanavaisessa käytössä). Tämä mahdollistaa nopeiden reunojen, pulssien ja korkeataajuisten signaalien tarkan toistamisen, mikä on ratkaisevan tärkeää nykyaikaisten elektronisten järjestelmien vianmäärityksessä.

Digitaalinen fosforiteknologia – lisätietoja aaltomuodosta

Digitaalinen fosforiteknologia käyttää kirkkauden asteikkoa ja värilämpötilaa signaalin taajuuden visualisointiin. Tämä helpottaa jitterin, kohinan, epävakauden ja harvinaisten tapahtumien havaitsemista, jotka voivat jäädä huomaamatta perinteisissä oskilloskoopeissa.

50 000 aaltomuotoa sekunnissa – ei viivettä

Korkea 50 000 aaltomuodon sekuntivauhti vähentää merkittävästi mittauksen viivettä. Tämä mahdollistaa lyhytaikaisten häiriöiden ja signaalipoikkeamien tehokkaan tallennuksen, mikä on erityisen tärkeää analysoitaessa kytkentävirtalähteitä ja digitaalisia väyliä.

20 MHz:n laitteistokaistanleveysraja ja vakaa laukaisu

Sisäänrakennettu kytkettävä 20 MHz:n laitteistokaistanpäästösuodatin vähentää tehokkaasti kohinaa ja korkean asteen harmonisia. Yhdistettynä kattavaan laukaisujärjestelmään (Auto/Normal/Single, nouseva ja laskeva reuna) ja adaptiiviseen laukaisun vakautukseen se takaa selkeän ja vakaan signaalikuvan.

FFT ja X-Y-tila – taajuus- ja suhdeanalyysi

FFT-toiminto tarjoaa nopean, laadullisen esikatselun testattavan signaalin taajuusspektristä. Lisäksi digitaalisen fosforin sisältävä X-Y-tila mahdollistaa kahden kanavan välisten amplitudi- ja vaihesuhteiden analysoinnin, esimerkiksi Lissajous-kuvioiden muodossa.

Aikazoomaus ja vieritystila

Oskilloskooppi tarjoaa ZOOM-aikaperustan alueella 2×–1000×, mikä mahdollistaa valittujen aaltomuotosegmenttien tarkan analysoinnin. Vieritystila mahdollistaa hitaasti muuttuvien signaalien jatkuvan havainnoinnin reaaliajassa.

20 MHz:n DDS-generaattori ja leikkaustoiminto

Sisäänrakennettu 20 MHz:n DDS-funktiogeneraattori tukee 14 aaltomuototyyppiä, ja taajuutta voidaan säätää 1 Hz:n välein. Ainutlaatuisen leikkauslähtötoiminnon avulla voit leikata osan mitatusta aaltomuodosta ja käyttää sitä generaattorin lähtösignaalina. Laitteeseen voi tallentaa jopa 500 mukautettua signaalia.

Tietojen tallennus, katselu ja vienti

Sisäiseen 120 Mbit:n muistiin mahtuu jopa 250 aaltomuotoa ja 90 kuvakaappausta (BMP). Tietoja voi katsella suoraan laitteella tai viedä tietokoneelle USB:n kautta, ja laiteohjelmisto on helppo päivittää.

Liikkuvuus, turvallisuus ja helppokäyttöisyys

2,8 tuuman (320×240) värillinen IPS-näyttö takaa hyvän luettavuuden kaikissa olosuhteissa. Laite on varustettu yhden painikkeen automaattisella konfiguroinnilla, kursorimittauksilla, jopa 400 V:n tulosuojauksella, 3000 mAh:n litiumioniakulla (jopa noin 4 tuntia käyttöaikaa) ja nopealla 5 V / 2 A:n latauksella. FNIRSI DPOX180H on monipuolinen ja turvallinen työkalu elektroniikkainsinööreille, huoltoteknikoille, opiskelijoille ja vaativille harrastajille.
