Data

USB Type A

USB Type A er i øjeblikket standarden for dataoverførsel. Den bruges ofte i sammenhæng med periferiudstyr eller Harddiske/SSD’er. Den fås i to versioner: USB 2.0 eller 3.0. USB 2.0 understøtter dataoverførsel op til 480 Mbit/s og er mest normal. USB 3.0 understøtter dataoverførsel op til 5 Gbit/s og kan kendes på sit blå plastik legeme.

Læs mere påWikipedia

Find kablether

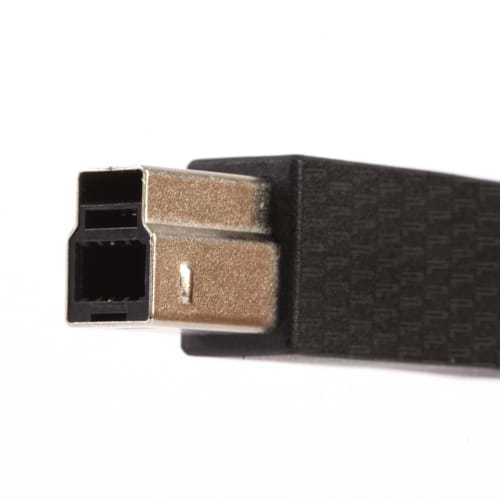

USB Type B

USB Type B er et dataoverførsels kabel som oftest bruges til printere eller fax.

Læs mere påWikipedia

Find kablether

USB Type C

USB Type C er den nyeste udgave af USB kabelserien. Med sit symmetriske design opstår der ikke længere problemer med, om man har vendt den rigtigt eller forkert, som der gør ved USB Type A. USB Type C bliver både brugt til smartphones og nyere computere.

Læs mere påWikipedia

Find kablether

USB Mini

USB Mini er en mindre udgave af det typiske USB-stik. Den bruges ofte til mindre enheder som HDD/SSD’er, periferiudstyr og nogle bestemte kameraer.

Læs mere påWikipedia

Find kablether

USB Micro

USB Micro er en mindre udgave af det typiske USB-stik. Den bruges ofte til mindre devices som Smartphones, periferiudstyr og nogle bestemte kameraer.

Læs mere påWikipedia

Find kablether

USB Micro 3.0

USB Micro 3.0 er også kendt som USB Micro Superspeed og bruges til at forbinde til mindre enheder hvor der skal bruges en superspeed forbindelse. Den bruges oftest sammen med en ekstern Harddisk eller SSD.

Læs mere påWikipedia

Find kablether

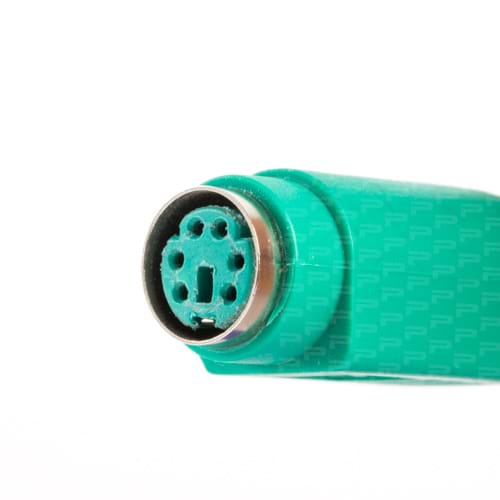

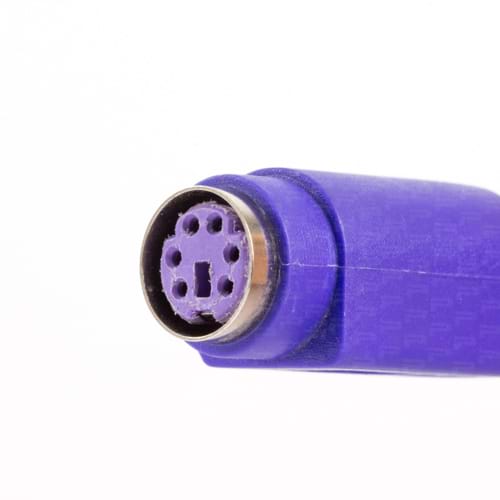

PS/2

PS/2 stikket bruges oftest til at overføre data fra periferiudstyr til computeren. PS/2 har førhen været standard stikket til periferiudstyr, men er løbende blevet erstattet af USB.

Læs mere påWikipedia

Find kablether

Thunderbolt

Thunderbolt kan både bruge Data, Video og Audio. Stikket findes ofte på Apple computere men kan også findes på computere fra andre producenter. Den har samme design som Mini Displayport stikket og er kompatibel med Mini Displayport indgange. Dog bliver dets funktioner formindsket til Mini Displayports.

Læs mere påWikipedia

Find kablether

Firewire

Firewire er et data kabel, som oftest er brugt i ældre MAC computere. Kablet var i sin tid et highspeed kabel, men blev erstattet af thunderbolt. Kablet fås oftest med 4, 6 eller 9 pins.

Læs mere påWikipedia

Find kablether

Apple Lightning

Lightning connectoren er Apples nye kabel til deres produkter som iPads og iPhones. Lightning connectoren understøtter alle typer signaler. Med sit symmetriske design kan den indsættes på begge leder.

Læs mere påWikipedia

Find kablether

Apple 30 pin

Apple 30 pin stik er et dataoverførsel kabel, som bruges til at oplade og overføre data til iPhone 4s og ældre modeller eller til iPad 3 og ældre modeller.

Læs mere påWikipedia

Find kablether

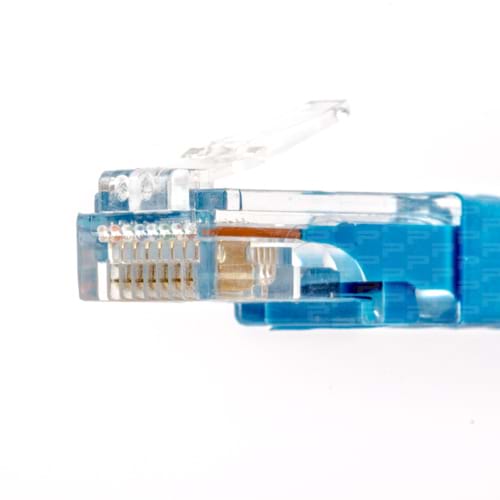

LAN kabel

LAN kablet er også kendt som internet/ethernet kabel, RJ45 og Patch kabel. Kablet bruges til at transportere data mellem to enheder og ofte mellem en router og en computer. LAN kablet understøtter kabler i op til 100 meters længde. Kablet fås både i STP og UTP. STP er skærmet og beskytter mod forstyrrelser/støj, hvorimod UTP ikke beskytter mod støj. Kablet kan fås i forskellige udgaver: CAT 5, 6, 7 og 8. Jo højere, desto bedre.

Læs mere påWikipedia

Find kablether

RJ11

RJ11 er et netværkskabel, som oftest bruges til at skabe forbindelse til en telefon. Stikket ligner meget RJ45 stikket, som bruges med patch kabler. RJ11 er dog en del mindre.

Læs mere påWikipedia

Find kablether

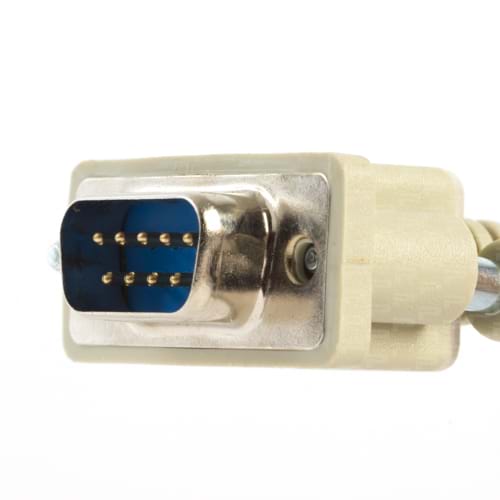

Seriel

Seriel er et datakabel som oftest bruges i sammenhæng med high-end netværksudstyr. Seriel porten ligner meget VGA stikket, men har kun 2 rækker pins i stedet for 3.

Læs mere påWikipedia

Find kablether

Fiber

Fiber optiske kabler er datakabler, som ved hjælp af lys kan transportere data over længere distancer. Kablerne er mere holdbare end normale kobberkabler og bliver ikke påvirket af støj. Fiber optiske kabler fås med mange forskellige stik, men de mest normale er følgende:

• ST
• LC
• SC

Læs mere påWikipedia

Find kablether

Video

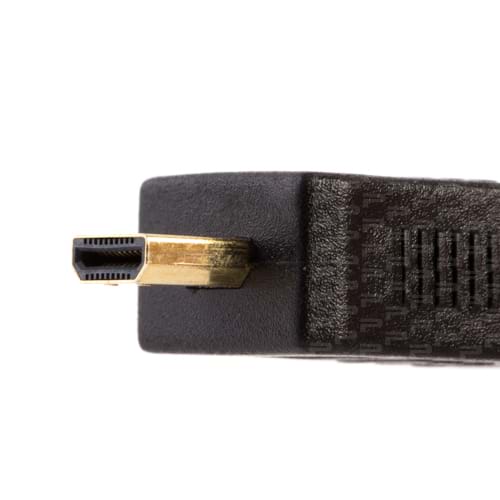

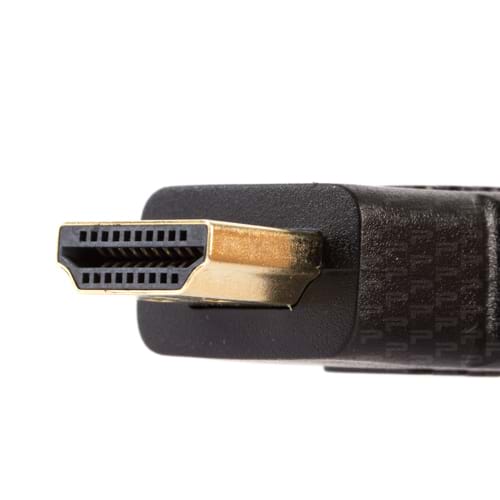

HDMI

HDMI Kabler bruges ofte til video og lyd men understøtter også internet. Det fås i to forskellige versioner; den ældre 1.4 og den nyere 2.0. 1.4 dækker de fleste med sin mulighed for at understøtte 4K video i op til 30Hz. 2.0 understøtter 4K i 60Hz samt andre high-end funktioner.

Læs mere påWikipedia

Find kablether

Mini HDMI

Mini HDMI er også kendt som HDMI Type C Mini. Det er en mindre udgave af standard HDMI. Mini HDMI kan både transportere video og audio, i op til 1440p, men mere normalt i 1080p. Den bliver oftest brugt til bærbare enheder og er kompatibel med standard HDMI stik.

Læs mere påWikipedia

Find kablether

Micro HDMI

Micro HDMI er et videokabel. Det bruges ofte til at tilslutte mindre devices som f.eks et kamera til en monitor/TV. Det minder på mange måder om dens “Storebror”, HDMI stikket, blot mindre.

Læs mere påWikipedia

Find kablether

Displayport

Displayport bruges ofte til at tilslutte en monitor med en computer. Den kan transportere video i op til 4K. Displayport er kompatibel med VGA, DVI og FPD-Link (med brug af adapter).

Læs mere påWikipedia

Find kablether

Mini Displayport

Mini Displayport er et video stik der bruges mellem computer og skærm. Den findes ofte i bærbare computere men findes også i nogle grafikkort. Den har samme design som Thunderbolt stikket og er kompatibel med Thunderbolt indgange.

Læs mere påWikipedia

Find kablether

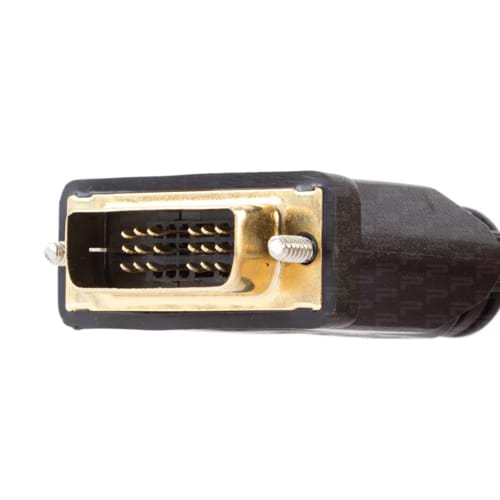

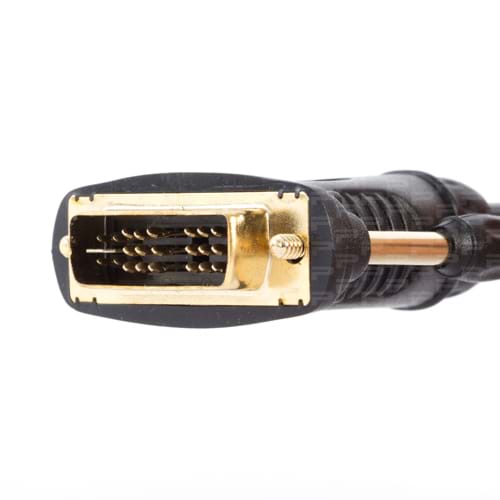

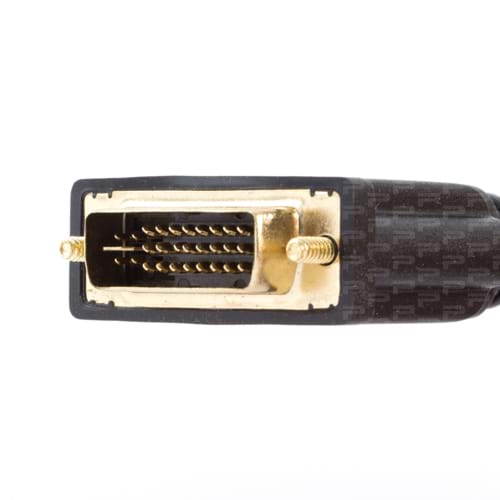

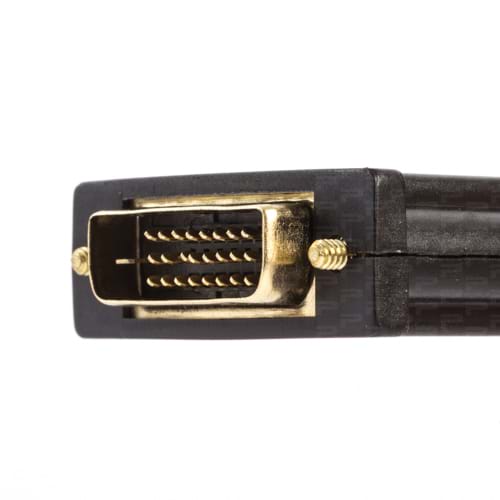

DVI

DVI er et skærmkabel, der bruges til at føre video fra en computer eller lignende til en monitor. Den findes i tre forskellige udgaver; DVI-A som kun understøtter Analog, DVI-D som kun understøtter Digital og DVI-I som understøtter begge.

Læs mere påWikipedia

Find kablether

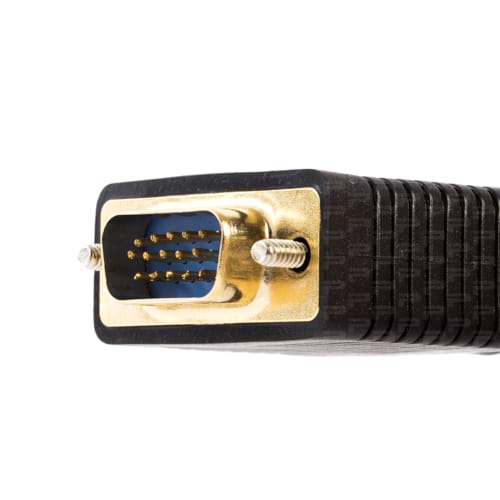

VGA

VGA er en 15 pin connector, som bruges til at tilslutte projektorer, monitorer eller lignede som video kilde til f.eks en bærbar computer. VGA kablet transporterer kun video.

Læs mere påWikipedia

Find kablether

SCART

Scart er et Audio og Video kabel, der ofte bruges til at forbinde en medieafspiller med et tv eller lignende. Scart kablet kan kendes på dets 21 pinde. Scart stikket understøtter SD Video forbindelser, men kan i sjældne tilfælde understøtte op til 1080p, hvis SCART forbindelsen understøtter YPbPr.

Læs mere påWikipedia

Find kablether

Komponent

Komponent kablet bruges til at overføre analog video fra en enhed til en anden. Komponent kabler deler video signalet op i 3 stik. Dette bevarer klarheden af videoen, da video signalerne ikke bliver forstyrret af hinanden.
Komponent bliver også kaldt RGB (Red Green Blue) og YP_BP_R og understøtter opløsningerne 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2040p og videre.
Komponent bærer kun video og ikke lyd.

Læs mere påWikipedia

Find kablether

Komposit

Komposit kabler bruges til at overføre analog video fra en enhed til en anden. Modsat komponent, som deler video signalet i 3 kabler, har komposit alle video signalerne i et enkelt kabel. Komposit bærer ikke lyd, hvilket man skal få gennemPhono kabler. Ved RCA connectors vil et gult komposit kabel sat sammen med de røde og hvide phono kabler bære komposit video og stereo audio fra en enhed til en anden.

Læs mere påWikipedia

Find kablether

Audio

Jack

Jack, også kendt som Phone Jack eller 6,35mm Jack, er et audio stik. Det bruges ofte i sammenhæng med instrumenter men også til mikrofoner og andet lydudstyr. Stikket fås kun i stereo eller med mikrofon output.

Læs mere påWikipedia

Find kablether

Mini Jack

Mini Jack er lillebroderen til Phone Jack og er også kendt som 3,5mm Jackstik. Dette kabel er det mest brugte audio stik og findes i de fleste enheder med audio funktioner. Kablet kan kun bruges til audio. Det kan både fås med stereo eller stereo og mikrofon.

Læs mere påWikipedia

Find kablether

Phono kabel

Et Phono kabel bruges til at levere lyd fra en enhed til en anden, ofte fra en forstærker til en højttaler. Oftest er de to stik i hver sin farve: rød og hvid. Det røde stik er til højre output/input, mens det hvide er til venstre output/input.

Læs mere påWikipedia

Find kablether

XLR

XLR stikket er et audiokabel, som nemt kan kendes på dens runde form og tre pinde. De kan dog også fås med op til 7 pinde. Kablet bruges ofte til audio udstyr, enten til input fra f.eks et instrument eller til output fra et interface til en højttaler eller lignende.

Læs mere påWikipedia

Find kablether

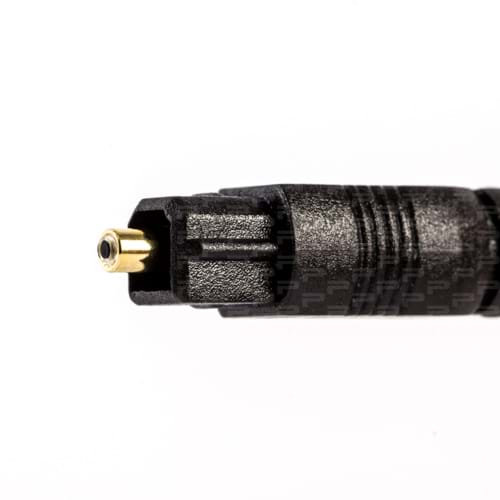

Toslink-F

Optisk TosLink-F er et optisk audio kabel, som oftest er brugt til forbruger HIFI systemer. Det understøtter kabler i op til 10 meters længde og en bitrate på 125 Mbit/s.

Læs mere påWikipedia

Find kablether

Strøm

C5

C5 stikket også kendt som Mickey Mouse stikket bruges ofte til at føre strøm fra væggen til en enhed. Til en strømforsyning til en bærbar computer kan man bruge et C5 kabel. Kablet findes i flere farver og findes også med vinklet hoveder.

Læs mere påWikipedia

Find kablether

C7

C7 stikket også kendt som Ottetals stikket bruges ofte til at føre strøm fra væggen til en enhed. Til en strømforsyning til en bærbar computer kan man bruge et C7 kabel. Kablet findes i flere farver og findes også med vinklet hoveder.

Læs mere påWikipedia

Find kablether

C13

I en PSU på en stationær computer skal der normalt bruges et C13 kabel. Kablet findes i flere farver og findes også med vinklet hoveder.

Læs mere påWikipedia

Find kablether

Intern

SATA

SATA kablet er et datakabel som oftest bruges internt i en computer, til f.eks at forbinde en Harddisk eller SSD til bundkortet.

Læs mere påWikipedia

Find kablether

SATA Power

SATA Power bruges til at tilslutte en intern Harddisk/SSD. I modsætningen til det normale SATA stik overfører det strøm og ikke data.

Læs mere påWikipedia

Find kablether

Molex

Molex stikket bliver oftest brugt internt i en computer, til f.eks at transportere strøm fra strømforsyningen til bundkort, drev, grafikkort og harddiske. Stikket er senere hen blevet erstattet af en række stik, blandt andet ATX stikket.

Læs mere påWikipedia

Find kablether

Fan connector

Fan connector er et strøm og data stik, der oftest bruges til blæsere i et computer kabinet. Stikket fås i tre forskellige varianter: 2, 3 og 4 pins. De to første pins bruges til at føre strøm til en blæser, mens nummer tre kaldes et PWM stik og bruges oftest til at kunne styre blæseren med. Den fjerde pin kan have forskellige funktioner.

Læs mere påWikipedia

Find kablether
